布氏硬度計在做測試前需要注意的事項

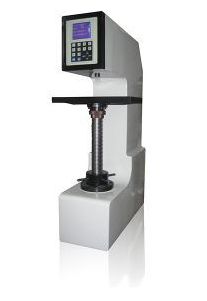

布氏硬度計可用於測定鑄（zhù）件、退火鋼、正火鋼、有色金屬及軟合金的布氏硬度。它的應用（yòng）範（fàn）圍廣，適合於平行平麵的精密測量，而且曲麵測量穩定可靠（kào）。通過對產品的硬度測量可以分出不良品（pǐn）和合格產（chǎn）品（pǐn）,可以改善和提高產品的合格率,對產品質量起到了把關作（zuò）用,對於生產企業有著重（chóng）大的意義。下麵我們介紹一下布氏硬度計在做測試前需要（yào）注意的事項（xiàng）：

一、布（bù）氏硬度試驗一般在10～35℃的室溫進行即可，如果有（yǒu）對溫度要求嚴格的（de）試驗(視乎材料對溫度的敏感性)，試驗溫度應為23℃±5℃。

二、試驗力的選擇應保證壓痕直徑在0.24D～0.6D之間。試驗（yàn）力-壓頭球直徑的平（píng）方的（de）比率鞋(1.02F/D2比值（zhí）)應（yīng）根據材料和硬度值選擇。

三、為（wéi）了（le）保（bǎo）證在盡可能大的有代表性（xìng）的試樣（yàng）區域試驗，應盡可能選取大直徑的（de）壓頭;當試樣尺寸（cùn）允許時，應優先使用直徑為10mm的（de）球壓頭進行試驗。

四、使壓頭與試樣表（biǎo）麵垂直接觸，垂直（zhí）於試驗麵施（shī）加試驗力，加力過程中不應有衝擊和震動，直至將試驗力施加（jiā）至規定值。

五、試驗力保持時間為10～15秒。對特殊材料，試驗力保持時間可以延（yán）長，但誤差應在±2秒。

六、任一壓（yā）痕中心距試樣邊緣距（jù）離，至少為壓（yā）痕平均直（zhí）徑的2.5倍。貴陽（yáng）腫瘤醫院 相鄰壓痕中心間的距離至少為壓痕直徑的3倍。應在兩相互垂直方向測量壓痕直徑，用兩個讀數的平均值計算布氏硬度。(或按GB/T 231.4查得布氏硬度值)

七、布氏硬度試驗範圍（wéi）上限不大於650HBW 。

在用布氏硬度計（jì）做的試驗時由於壓痕邊緣的凸起、凹陷或圓滑過渡，會使壓痕直徑的測量產生較大誤差，因此要求操作者具有熟練的試（shì）驗技術和豐富經驗，一般在做布氏硬度（dù）試驗（yàn）時都會要（yào）求（qiú）由專門的實驗員操作。
