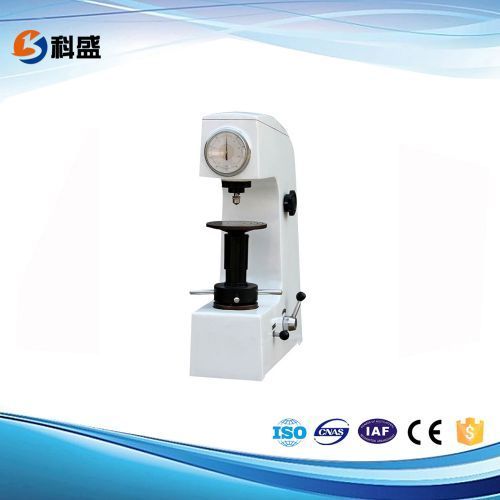

HR-150AⅡ型洛氏硬度（dù）計的使用方法

HR-150A是洛氏（shì）硬度計的（de）一種型號，洛氏硬度計是一（yī）種測量儀器，開始是由由美（měi）國人洛克威爾(S.P.RocKwell和H.M.RocKwell)在1914年提出的，後他們在1919年和（hé）1921年兩次對（duì）硬度計的設計（jì）進行（háng）了改進，奠定了現代洛氏硬度計的雛形。到1930年威（wēi）爾遜(C.H Wilson)進行了（le）更新設計，使洛氏硬度檢測方法和設備更趨完善，一直沿用至今。那麽，HR-150A洛氏硬度計怎樣使用呢?下麵就一起來看看吧。

HR-150A洛氏硬度計（jì）的使用方法：

1、試驗前，先將硬度計右側上方載荷手輪指示值150kg、100kg、 60kg對正紅點位置，測HRC值（zhí）時紅點對應150kg，測HRA時紅點對應60kg，測HRB時（shí）紅點對應100kg(此時（shí）壓頭應換成鋼球（qiú）壓（yā）頭)。

2、將擦幹淨的標準硬度（dù）塊或試樣放在擦幹淨的（de）工作（zuò）台上（shàng），順時 針旋轉（zhuǎn）絲（sī）杆手輪，緩慢上升（shēng），將硬度塊或試樣頂起主軸(壓頭)，加上初載，指示器（qì）小指（zhǐ）針（zhēn）由黑點（diǎn）到紅點（diǎn）處為初載，此時大指針轉（zhuǎn）三圈，使大指針朝上（shàng）為止，大（dà）指針（zhēn）允許相差±5個刻度，若超過5個刻度，此點（diǎn）應作廢，重新試驗。

3、旋轉指（zhǐ）示器(表盤)外殼，使C、B之間長刻線與大指針對正。

4、拉動加荷手柄(硬度計右側下方前手（shǒu）柄)，施加主實驗力，這 時（shí）指示器的大指針按逆時針方向轉動（dòng），經過4-8秒的轉（zhuǎn）動停下來後，即可將卸荷手柄(硬（yìng）度計右側下方後手柄)推回，卸除主試驗力。注意（yì）試驗力的施加與卸除，均需緩慢進（jìn）行。

5、在指示器上讀數並記錄，采用金剛石壓試驗時，按表盤外圈 的黑字讀取，采（cǎi）用鋼球壓試（shì）驗時，按表盤內圈的紅字讀取。一（yī）般情況下，在（zài）試樣測（cè）四個點硬度值，DIYI點硬度值不（bú）計，取後三點（diǎn）硬度值的平均數為該試樣的硬度值，特殊情況按技術要求。

6、反時針轉動絲杆手輪，使試樣（yàng）下降再移動試樣，接著按以上 ②～⑤過程測試第2點，第3、4……點（diǎn），兩點測試壓痕應大於4～5毫米。

7、試樣高度（dù）大（dà）於100毫（háo）米時，必須將絲杆外塑（sù）料保護套拿掉， 以避免將工作（zuò）台頂起，影響測試結果，測試後再將其套上，以保護絲杆免受灰塵侵襲。

8、定期在絲（sī）杆與絲杆手（shǒu）輪接觸麵注入少量機（jī）油，絲杆頂麵和工 作台上（shàng）端及接觸麵擦淨（jìng）。試驗時，注（zhù）意不要將工作台麵劃傷，以免影響測試結果，如有毛刺應用（yòng）油石（shí）打光。

9、移動（dòng）或上（shàng）升時應避免撞擊壓頭，壓頭損（sǔn）壞應及時更（gèng）換壓頭， 以保證正常使用。

10、若施加主試驗力時，指示器指針開始轉動很快，然後緩慢轉 動，說明緩衝器（qì）內機油太少了，此時，可掀起緩衝器上端的氈墊，緩慢（màn）地注入清潔的20#機油，同（tóng）時（shí）多次拉推右側下方的前後手柄，使活塞（sāi）上下移動多次，以排（pái）出緩衝器內（nèi）的空氣（qì），直到活塞沉底時沒有氣泡，隻有油從上麵溢出為止（zhǐ）。

11、硬度計長時間不用時（shí），應（yīng）用防塵罩將儀器蓋好。

HR-150A洛氏硬度計的使用方法?通過上麵內容的介紹，現在大家已經有一定的（de）了解了吧。HR-150A洛氏硬度計，利用洛氏測量原理，有結構剛性（xìng）好,操作簡單，示值穩定的特點，適用於硬質合金、碳鋼等。
